1. Introducción: la solución de transmisión de potencia de alto par para laminación primaria
En el proceso de laminación de barras de acero y alambrón, el tren de desbaste (también conocido como molino de desbaste) realiza la reducción inicial crítica de una palanquilla fundida a una sección intermedia adecuada para pasadas de laminación posteriores. Este equipo opera en los límites extremos de la ingeniería mecánica: manipula palanquillas a temperaturas superiores a 1100 °C, con las consiguientes enormes fuerzas de rodadura y demandas de par. El tren de desbaste debe soportar cargas de impacto severas durante la entrada de la palanquilla, adaptarse a deflexiones estructurales significativas y mantener un funcionamiento confiable bajo tensión térmica y mecánica continua. En el núcleo de este sistema de accionamiento primario se encuentra el husillo de engranaje , un conjunto de acoplamiento especializado diseñado específicamente para la combinación única de alto torque, alineación de precisión y rendimiento confiable que se requiere en las aplicaciones modernas de desbaste de barras y alambrón.
A diferencia de los ejes de junta universal que dependen de cojinetes transversales, los husillos de engranajes (también conocidos como acoplamientos de engranajes de dientes curvos o acoplamientos de engranajes de tambor) utilizan dientes de engranajes mecanizados con precisión para transmitir torsión y al mismo tiempo acomodar la desalineación a través de la geometría única de los perfiles de dientes curvos. Esta filosofía de diseño los hace particularmente adecuados para el entorno de alto torque y alta velocidad de las operaciones de desbaste de barras y alambrón.
2. El proceso del molino de desbaste y los requisitos del sistema de accionamiento
2.1 Descripción general de las operaciones del molino de desbaste
El tren de desbaste de barras y alambrón transforma palanquillas fundidas (normalmente de 120 mm a 200 mm cuadrados) en secciones alargadas y más pequeñas mediante múltiples pasadas. Las características clave del proceso de desbaste incluyen:
Laminación a alta temperatura: las palanquillas se laminan a temperaturas entre 1000 °C y 1150 °C.
Pasadas múltiples: el tocho pasa por varios soportes (normalmente 6 soportes para desbaste) en secuencia
Alta reducción: Reducción significativa del área de la sección transversal en cada pasada
Cargas de impacto severo: cargas máximas durante la mordida inicial del tocho en los rollos.
2.2 Requisitos del sistema de unidad
El sistema de accionamiento del molino de desbaste debe satisfacer varios requisitos críticos:
Transmisión de alto par: par suficiente para la deformación plástica del acero a temperaturas elevadas
Resistencia al impacto: capacidad de soportar cargas de impacto durante la entrada de la palanquilla.
Alineación de precisión: transmisión de torsión precisa para una calidad constante del producto
Compensación axial: expansión térmica de rodillos y ejes durante el funcionamiento continuo
Durabilidad ambiental: Resistencia al alto calor radiante, agua de refrigeración, incrustaciones y polvo.
Fiabilidad: capacidad de funcionamiento continuo con un tiempo de inactividad mínimo
3. Diseño mecánico y construcción para aplicaciones de molinos de desbaste
3.1 Estructura fundamental y componentes clave

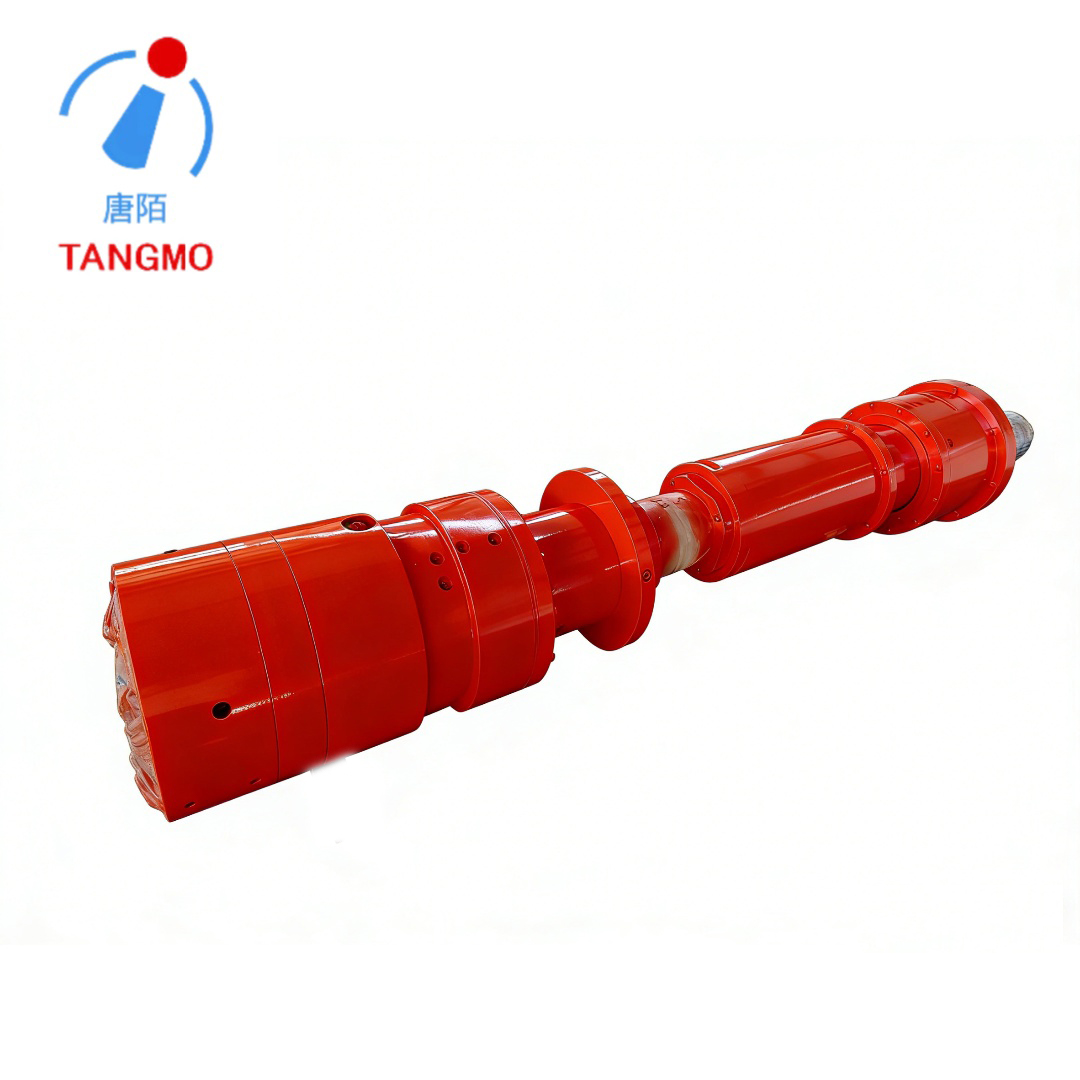

El husillo dentado para aplicaciones de desbaste de barras y alambrón consta de varios componentes diseñados con precisión que trabajan en conjunto para transmitir potencia de manera confiable en condiciones exigentes:
Buje de engranaje externo (pista interior): el semiacoplamiento montado en el eje de transmisión (salida de la caja de cambios o eje de rodillo) que presenta dientes cortados externamente con un perfil completamente coronado distintivo. Los dientes están rectificados con precisión en una superficie esférica centrada en el eje del engranaje, creando la forma curva característica que permite compensar la desalineación angular mientras se mantiene la capacidad de carga total.
Manga de engranaje interna (pista exterior): el componente acoplado con dientes de engranaje cortados internamente que engranan con el cubo de engranaje externo. El manguito encierra el área de engrane de los engranajes y contiene el sistema de lubricación. Para aplicaciones de desbaste de servicio pesado, esta carcasa generalmente se fabrica con acero de aleación de alta resistencia con un tratamiento térmico adecuado.
Conjunto de estrías de precisión: para configuraciones de fresado de desbaste que requieren compensación axial, un par de estrías de precisión permite un movimiento axial suave. Esta característica se adapta a la expansión térmica de los rodillos y ejes, ajustes del soporte para diferentes tamaños de palanquilla y cualquier desalineación entre el motor de accionamiento y el soporte del rodillo durante la operación.
Conexiones de brida: Las bridas de alta resistencia con caras de montaje mecanizadas con precisión proporcionan la interfaz entre la caja de engranajes y el soporte del rodillo. La potencia se transmite a través de una combinación de chavetas en los extremos y fricción entre superficies de contacto, aseguradas por pernos de alta calidad.
Sistemas de sellado avanzados: las disposiciones de sellado de barreras múltiples protegen los dientes internos del engranaje del entorno hostil del molino de desbaste, incluido el agua de refrigeración, las incrustaciones y las partículas en el aire. Un sellado eficaz es esencial para mantener la retención del lubricante y prevenir la entrada de contaminantes.
3.2 La geometría del diente totalmente coronado
La característica definitoria del husillo dentado es el perfil del diente totalmente coronado , una solución de ingeniería sofisticada para el desafío de la desalineación angular bajo un par elevado. A diferencia de los dientes rectos que experimentarían carga en los bordes si estuvieran desalineados, el perfil totalmente coronado proporciona varias ventajas críticas:
Superficie esférica del diente: Los dientes están rectificados hasta obtener un radio esférico centrado en el eje del engranaje, lo que permite que el cubo gire en relación con el manguito exterior mientras mantiene un contacto progresivo a través del flanco del diente.
Patrón de contacto optimizado: cuando el husillo opera en un ángulo (normalmente hasta ±1,5° para aplicaciones de fresado de desbaste), la superficie esférica del diente mantiene el contacto en la parte central del diente, evitando la carga en los bordes que provocaría una falla prematura.
Distribución de tensiones: la geometría coronada distribuye las tensiones de contacto de manera uniforme a lo largo de la superficie del diente, lo que reduce significativamente la concentración de tensiones en los bordes de los dientes y prolonga la vida ante la fatiga.
Vibración reducida: la geometría optimizada de los dientes da como resultado una vibración reducida del sistema, un funcionamiento más suave del rodillo y menores cargas de impacto, lo que contribuye a mejorar la calidad del producto.
3.3 Comparación: diente curvo versus diseños alternativos
Para aplicaciones de desbaste, la selección entre husillos dentados y ejes de junta universal depende de requisitos operativos específicos:
Característica | Husillo de engranaje (diente curvado) | Eje de junta universal |
|---|---|---|
Capacidad angular | ±1,5° | 8-12° |
Densidad de par | Excelente - hasta 1600 kN·m | Excelente |
Velocidad de funcionamiento | Adecuado para velocidades más altas | Moderado |
Características de vibración | Suave y baja vibración | Mayor potencial de vibración |
Aplicación típica | Laminación de precisión y alta velocidad | Desbaste pesado de ángulo alto |
Para aplicaciones de desbaste donde se controla la desalineación angular (normalmente dentro de ±1,5°), los husillos con engranajes ofrecen la combinación óptima de densidad de torsión, funcionamiento suave y confiabilidad. Sus características superiores de vibración los hacen particularmente adecuados para operaciones de desbaste de alta velocidad.
3.4 Especificaciones de materiales y tratamiento térmico
El exigente entorno del molino de desbaste requiere propiedades excepcionales del material para garantizar una larga vida útil en funcionamiento continuo:
Componente | Material | Tratamiento | Características |
|---|---|---|---|
Buje de engranaje externo | Acero de aleación de alta resistencia | Carburación o nitruración | Dureza superficial, núcleo resistente. |
Manga de engranaje interna | Acero aleado | Temple y revenido | Superficie resistente al desgaste |
Componentes estriados | Acero aleado | Endurecimiento por inducción | Superficies de desgaste: alta dureza |
sujetadores | Acero de aleación de alta resistencia | Tratado térmicamente | Clase 10.9 o superior |
Los dientes del engranaje pueden someterse a tratamientos de endurecimiento superficial adicionales para lograr una resistencia al desgaste y a la fatiga óptimas, con una dureza superficial que normalmente excede HRC 55-60 para los flancos de los dientes del engranaje.
3.5 Rango dimensional y de rendimiento
Los husillos de engranajes para aplicaciones de desbaste de barras y alambrón están disponibles en una variedad de tamaños para adaptarse a diversos requisitos de potencia. Las especificaciones típicas incluyen:
Diámetro de rotación: 200 mm a 760 mm
Rango de par nominal: 31,5 kN·m a 1600 kN·m
Ángulo máximo de trabajo: ±1,5°
Rango de temperatura de funcionamiento: -20 °C a +80 °C
Orientación de instalación: Horizontal o vertical
Intervalo de mantenimiento: 360 horas
Para aplicaciones específicas de desbaste, como la serie GSL-Z475, hay diseños especializados disponibles con diámetros de rotación de hasta 475 mm para el lado del rodillo y 480 mm para el lado de la caja de cambios.
4. Por qué los husillos de engranajes son esenciales para los molinos de desbaste de barras y alambrón
4.1 Compensación de desalineación angular de precisión
Los trenes de desbaste de barras y alambrones experimentan importantes condiciones de desalineación debido a múltiples soportes muy espaciados, la expansión térmica de rodillos y ejes y la deflexión estructural bajo carga. Los husillos de engranajes están diseñados para adaptarse a una desalineación angular de hasta ±1,5° , lo que permite una transmisión de potencia suave incluso cuando los componentes sufren expansión térmica durante el funcionamiento continuo.
Esta capacidad de compensación angular es particularmente importante en fresadoras de desbaste donde:
Se deben acomodar palanquillas de diferentes tamaños.
Los componentes sufren expansión térmica durante campañas prolongadas.
La carcasa del molino se desvía bajo las fuerzas extremas de la reducción primaria.
4.2 Alta capacidad de torsión en un formato compacto
El tren de desbaste representa la aplicación de par más alto en todo el proceso de producción de barras y alambrón, y requiere una enorme potencia para deformar plásticamente las palanquillas de acero a temperaturas elevadas. Los husillos dentados ofrecen una densidad de par excepcional, con una capacidad de hasta 1600 kN·m según el tamaño y el tratamiento térmico. Esta característica es particularmente ventajosa para aplicaciones de desbaste donde:
La unidad debe soportar fuerzas de rodadura extremas para la reducción primaria de la palanquilla.
Las limitaciones de espacio alrededor del soporte del molino de desbaste limitan la envolvente disponible para los componentes de accionamiento
El sistema de accionamiento debe soportar el funcionamiento continuo bajo carga máxima.
Múltiples soportes requieren transmisión de potencia sincronizada
4.3 Funcionamiento suave y control de vibraciones
Las vibraciones del sistema de accionamiento en los molinos de desbaste pueden afectar la geometría de la palanquilla y la calidad posterior del producto. Los husillos de engranajes están diseñados para un funcionamiento suave con una generación mínima de vibración . Los componentes diseñados con precisión proporcionan:
Vibraciones torsionales reducidas que de otro modo podrían causar variaciones dimensionales.
Transmisión de potencia estable incluso bajo variaciones extremas de carga durante la entrada y salida de la palanquilla
Calidad mejorada de la superficie de la palanquilla mediante una aplicación de par constante
Precisión dimensional mejorada al minimizar las variaciones de velocidad durante las pasadas de desbaste.
Como se señaló en el análisis de la industria, mientras que los ejes de junta universal tienen una mayor capacidad angular, los husillos con engranajes se prefieren para aplicaciones donde el funcionamiento suave y la vibración mínima son fundamentales.
4.4 Estrías adaptadas con precisión para un movimiento axial suave
El conjunto de estrías telescópicas en los husillos de engranajes presenta pares de estrías coincidentes con precisión que garantizan un movimiento axial suave. Este diseño proporciona:
Deslizamiento más suave: fricción y desgaste reducidos durante la compensación axial
Posicionamiento de la punta de los dientes del par de engranajes: funcionamiento estable mediante un acoplamiento preciso de los dientes
Juego reducido: juego rotacional minimizado para una transmisión de torque precisa
4.5 Alta eficiencia de transmisión
En las operaciones de desbaste que consumen mucha energía, donde los motores de accionamiento principal pueden consumir varios megavatios de energía, la eficiencia de la transmisión afecta directamente los costos operativos. Los husillos de engranajes proporcionan una alta eficiencia de transmisión a través de su construcción totalmente metálica de bloqueo positivo, lo que minimiza las pérdidas de potencia en comparación con tecnologías de acoplamiento alternativas.
4.6 Durabilidad ambiental
El entorno del tren de desbaste de barras y alambrón presenta las condiciones más desafiantes en la industria de productos largos:
Calor radiante del tocho caliente (temperaturas hasta 1100-1200°C)
Grandes volúmenes de agua de refrigeración para el enfriamiento de rodillos
Incrustaciones en el aire y polvo del proceso de laminación
Cargas de alto impacto y vibración continua.
Los husillos de engranajes están diseñados para resistir estas condiciones a través de sistemas de sellado avanzados que previenen eficazmente la entrada de contaminantes externos y fugas de lubricante interno.
4.7 Fiabilidad y vida útil
La combinación de diseño robusto, materiales de calidad y mantenimiento adecuado da como resultado una vida útil excepcional. Con el cuidado adecuado, los husillos dentados pueden proporcionar años de funcionamiento confiable en el servicio de fresado de desbaste. Los factores clave que contribuyen a la longevidad incluyen:
Lubricación adecuada: Lubricación regular a los intervalos recomendados (normalmente cada 360 horas de funcionamiento)
Integridad del sello: inspección regular y reemplazo oportuno de sellos desgastados
Resistencia a la fatiga: materiales de alta resistencia y geometría optimizada para tensiones
5. Consideraciones de instalación y mantenimiento para aplicaciones de fresado de desbaste
5.1 Requisitos de instalación
La instalación adecuada es fundamental para lograr la vida útil prevista y un funcionamiento fiable en el servicio del molino de desbaste:
Garantizar la compatibilidad con diámetros de eje y tipos de conexión.
Limpie minuciosamente todas las caras de montaje antes del montaje.
Verificar la alineación inicial dentro de las tolerancias especificadas por el fabricante.
Utilice únicamente sujetadores de alta resistencia que cumplan con las especificaciones apropiadas.
Siga las secuencias de apriete de pernos y los valores de torsión especificados.
Verifique la lubricación adecuada antes de la operación inicial
Para fresadoras de desbaste con configuraciones de soporte horizontal y vertical alternas, se aplican consideraciones de instalación especializadas para aplicaciones de soporte vertical.
5.2 Estrategia de lubricación
La lubricación es el factor de mantenimiento más importante para la longevidad del husillo de engranajes, particularmente en aplicaciones de desbaste donde el funcionamiento continuo y la contaminación ambiental plantean desafíos:
Tipo de lubricante: Grasa de extrema presión (EP) de alta calidad adecuada para aplicaciones de alta temperatura y alta carga
Frecuencia de aplicación: Intervalos regulares basados en las horas de funcionamiento (normalmente cada 360 horas de funcionamiento)
Procedimiento: Aplicar a través de los engrasadores hasta que salga lubricante fresco de los sellos de los cojinetes, asegurando un reabastecimiento completo y una purga de contaminantes.
Lubricación estriada: Asegure una lubricación adecuada de las secciones estriadas para evitar el desgaste por fricción.
Inspección del sello: Verifique periódicamente la integridad del sello; reemplace los sellos dañados o envejecidos inmediatamente
5.3 Inspección periódica y monitoreo de condición
La inspección periódica ayuda a detectar signos tempranos de desgaste o daño antes de que ocurra una falla catastrófica:
Inspección visual: revise los sellos en busca de daños o fugas; Inspeccione en busca de signos de deterioro, óxido o daño mecánico.
Monitoreo de vibración: observe si hay vibraciones anormales durante la operación, lo que puede indicar desgaste o desalineación de los dientes del engranaje.
Monitoreo de temperatura: Monitoree las temperaturas de la carcasa para detectar signos de falla de lubricación o daño incipiente
Medición del juego: monitoree los cambios en el juego del engranaje, lo que puede indicar desgaste de los dientes.
Apriete de los pernos: Verifique que todos los pernos de la brida permanezcan correctamente apretados.
5.4 Prácticas de vida útil extendida
Lubricación regular: respete los intervalos de mantenimiento recomendados de 360 horas
Reemplazo de sellos: Reemplace los sellos que muestren signos de envejecimiento, endurecimiento o daño rápidamente.
Evite la sobrecarga: evite el funcionamiento prolongado en condiciones de sobrecarga que podrían acelerar la fatiga.
Registros de mantenimiento: mantenga registros detallados de lubricación, inspecciones y reemplazos de componentes para optimizar los intervalos de mantenimiento.
5.5 Consideraciones de seguridad
Instale protecciones de seguridad adecuadas en todas las áreas donde los ejes giratorios puedan representar riesgos para el personal.
Siga los procedimientos adecuados de bloqueo/etiquetado durante el mantenimiento.
Utilice equipo de elevación apropiado para conjuntos de ejes pesados.
Nunca opere con defectos conocidos o más allá de los límites de desgaste recomendados.
6. Aplicaciones en molinos de desbaste para barras y alambrón
6.1 Configuraciones de la unidad principal
En los trenes de desbaste de barras y alambrón, los husillos dentados se utilizan principalmente en las siguientes configuraciones de accionamiento:
Conexión del motor a la caja de cambios: conectar el motor de accionamiento principal a la caja de engranajes reductora, acomodando cualquier desalineación entre estos componentes
Conexión de caja de engranajes a soporte de rodillos: transmisión de potencia desde la salida de la caja de engranajes al soporte del laminador de desbaste
Accionamientos para molinos de desbaste continuo: transmisión de potencia para trenes de desbaste de múltiples soportes
Transmisiones de soporte horizontal y vertical: en molinos con configuraciones de soporte horizontal y vertical alternas, los husillos dentados proporcionan una transmisión de potencia confiable para ambas orientaciones.
6.2 Tipos de fresas de desbaste y aplicaciones de husillos de engranajes
Los husillos dentados encuentran aplicación en todo el espectro de equipos de desbaste de barras y alambrón:
Soportes de desbaste horizontales: Configuración tradicional para rotura de palanquilla
Trenes de desbaste continuo: múltiples soportes en secuencia para una reducción progresiva (normalmente 6 soportes para desbaste)
Laminadores de trayectoria de tensión corta: Laminadores de alta rigidez que requieren una transmisión de par precisa
Para aplicaciones de soporte vertical, a menudo se utilizan acoplamientos de engranajes de dientes curvos telescópicos tipo TGZ especializados.
6.3 Requisitos de equilibrio dinámico
Según los estándares de fabricación, los conjuntos de husillo de engranajes deben someterse a pruebas de equilibrio dinámico después del montaje para garantizar un funcionamiento adecuado a altas velocidades. Los niveles de equilibrio dinámico de precisión G6.3 generalmente se requieren para aplicaciones de desbaste de barras y alambrones de alta velocidad.
7. Modos de falla comunes y prevención
El análisis de la industria ha identificado varios modos de falla comunes para los componentes de accionamiento del molino de desbaste:
Modo de falla | Causa | Prevención |
|---|---|---|
Daños en los rodamientos | Contaminación, lubricación inadecuada. | Lubricación regular, sellado adecuado |
Desgaste de los dientes del engranaje | Desalineación excesiva, sobrecarga | Mantenga la alineación dentro de ±1,5°, evite la sobrecarga |
Desgaste de estrías | Lubricación inadecuada, inquietud. | Lubricación regular de estrías |
Fallo del sello | Envejecimiento por calor, contaminación. | Inspección y reemplazo regulares del sello |
8. Comparación con ejes de junta universal para fresas de desbaste
Característica | Husillo de engranaje | Eje de junta universal (SWC/SWP) |
|---|---|---|
Capacidad angular | ±1,5° | 8-15° |
Capacidad de torsión | Hasta 1600 kN·m | Excelente |
Velocidad de funcionamiento | Capacidad de alta velocidad | Moderado |
Nivel de vibración | Funcionamiento bajo y suave | Más alto |
Intervalo de mantenimiento | 360 horas | Variable |
Aplicación típica | Se requiere desbaste a alta velocidad y un funcionamiento suave | Desbaste de ángulo alto, impacto fuerte |
Para aplicaciones de desbaste de barras y alambrón donde el funcionamiento suave y la vibración mínima son fundamentales, los husillos dentados ofrecen claras ventajas. Cuando se requiere una desalineación angular significativa (8-12°), normalmente se prefieren los ejes de junta universal.
9. Desarrollos futuros
La evolución de la tecnología de husillos de engranajes continúa con varias tendencias emergentes relevantes para las aplicaciones de desbaste de barras y alambrón:
Mayor densidad de torsión: geometrías dentales y materiales avanzados que aumentan la capacidad de torsión dentro de la misma envolvente
Tecnología de sellado mejorada: diseños de sellos mejorados para una vida útil más larga en entornos de molinos contaminados
Integración de monitoreo de condición: Provisión para monitoreo en línea de vibración, temperatura y condición de lubricación.
Intervalos de servicio extendidos: Desarrollo de sistemas de lubricación y materiales que extienden los intervalos de mantenimiento.
Diseño modular: dimensiones de interfaz estandarizadas que permiten un reemplazo rápido y costos de mantenimiento reducidos
10. Conclusión
El husillo dentado (acoplamiento dentado de dientes curvos) representa una solución probada y diseñada con precisión para los exigentes requisitos de los molinos de desbaste de barras y alambrón. Su combinación única de geometría de diente totalmente coronada para una distribución optimizada de la carga, capacidad de torsión excepcional para la reducción de palanquilla primaria (hasta 1600 kN·m), estrías adaptadas con precisión para un movimiento axial suave y características de operación suave lo convierten en un componente indispensable para las operaciones modernas de desbaste de barras y alambrón.
Las características definitorias de los husillos dentados (dientes totalmente coronados que mantienen el contacto bajo desalineación de hasta ±1,5°, pares de estrías coincidentes con precisión para una compensación axial suave y alta densidad de torsión en una envoltura compacta) los convierten en la opción preferida para los accionamientos de fresas de desbaste donde el funcionamiento suave y la vibración mínima son fundamentales.
Según la práctica industrial, los husillos dentados se utilizan ampliamente en laminadores de barras y alambrón, con rangos de par de 31,5 kN·m a 1600 kN·my diámetros de rotación de 200 mm a 760 mm. Su aplicación en fresadoras de desbaste se menciona específicamente en múltiples fuentes de fabricantes y publicaciones de la industria, lo que confirma su importancia crítica en la producción de productos largos.
Al comprender los principios mecánicos, los criterios de selección adecuados basados en los requisitos de la aplicación y los rigurosos requisitos de mantenimiento, incluida la lubricación regular a intervalos de 360 horas, los operadores de molinos pueden maximizar la longevidad del equipo, minimizar los costosos tiempos de inactividad no planificados y lograr la calidad constante de la palanquilla, esencial para la producción moderna de barras y alambrón. La confiabilidad comprobada del husillo dentado en aplicaciones metalúrgicas, combinada con su capacidad para funcionar bajo operación continua y condiciones de desalineación controlada, lo convierte no solo en un componente, sino en un factor crítico de la productividad del molino de desbaste y la calidad del producto.
