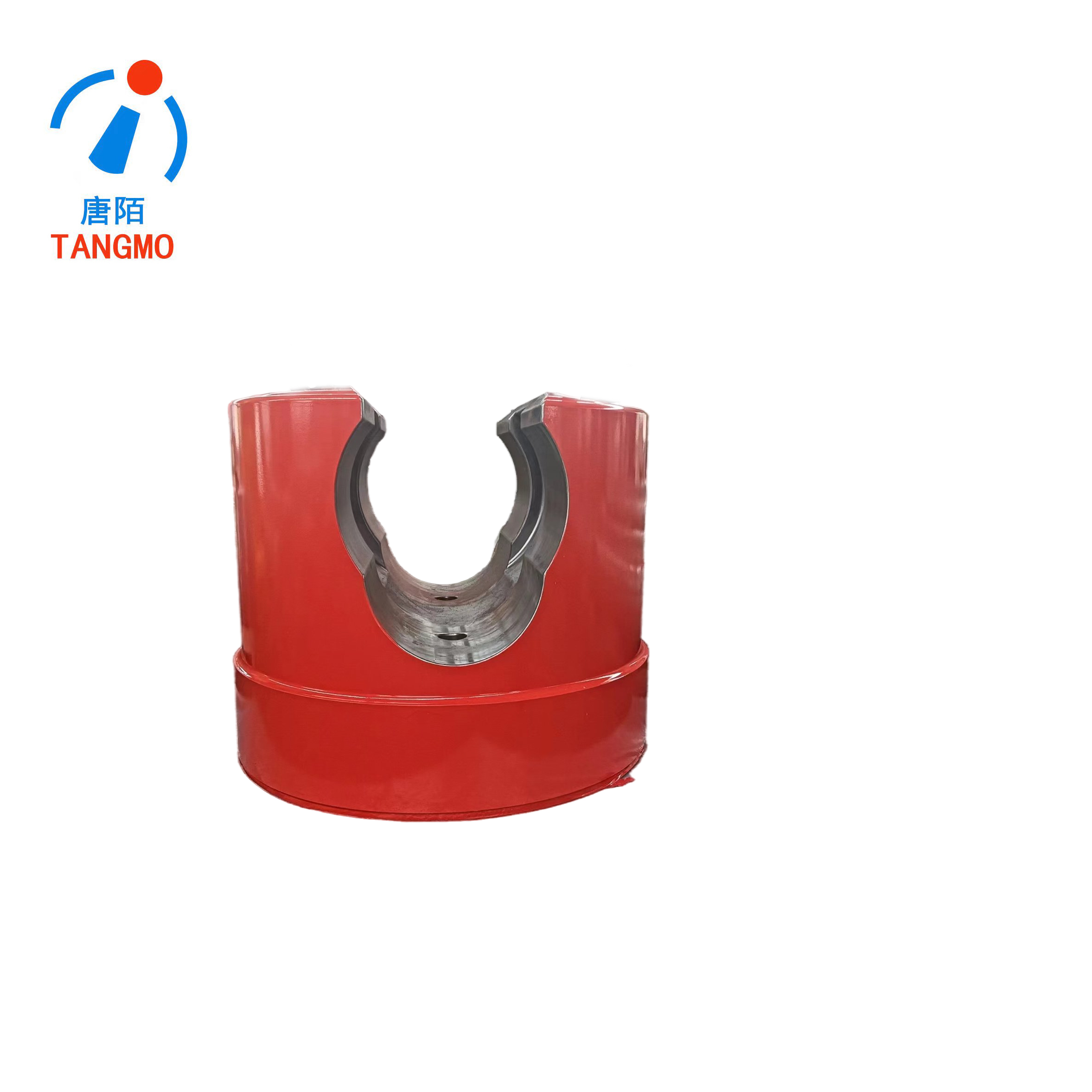

Una explicación detallada del cabezal de horquilla (yugo) de "boca de tigre" para fresadoras de desbaste de banda en caliente
1. Introducción: la junta de carga crítica en los sistemas de accionamiento de molinos
En el exigente entorno de un laminador de desbaste de bandas en caliente, el sistema de accionamiento principal es responsable de transmitir un par masivo desde el motor a los rodillos. La 'cabeza de horquilla' (comúnmente conocida en la jerga de la industria china como '虎口' (hǔ kǒu) o 'boca de tigre' ) es un componente crítico y altamente estresado del eje de la junta universal (o eje cardán) que conecta la caja de cambios al soporte de rodillos. Es la 'mandíbula' estructural la que transmite la fuerza de rotación desde el eje impulsor al '扁头' del rodillo (extremo aplanado o extremo de pala), sirviendo efectivamente como punto de articulación de soporte de carga.
2. Definición y contexto funcional
La 'boca de tigre' no es una pieza independiente, sino un término descriptivo para el extremo bifurcado de un yugo de junta universal . En el contexto de un laminador de desbaste de bandas en caliente, su función principal es alojar el eje transversal (para una junta universal tipo cruz) o los bloques deslizantes (para una junta tipo deslizante), permitiendo la transmisión de torque y al mismo tiempo acomodando la desalineación angular que ocurre entre el eje impulsor y el rodillo de trabajo.
Existen dos filosofías de diseño principales para esta unión en laminadores de chapa gruesa y tiras:
Tipo deslizante (滑块式) 'Boca de tigre': un diseño más antiguo en el que el orificio transversal de la cabeza de la horquilla contiene dos controles deslizantes de bronce en forma de media luna y un pequeño eje cuadrado. El extremo aplanado del rollo (扁头) se inserta entre estos controles deslizantes, formando una junta de 'boca de tigre' que puede operar en ángulos de hasta 8 a 10 grados. Este diseño es conocido por su alta capacidad de torsión, pero sufre un rápido desgaste del deslizador, alto mantenimiento y mayores cargas de impacto debido a las holguras crecientes.
Tipo cruzado (十字轴式) 'Tiger-Mouth': el estándar moderno para molinos de alto rendimiento. Utiliza un eje transversal de precisión con rodamientos de rodillos dentro del cabezal de la horquilla. Esta 'boca de tigre' ofrece una eficiencia significativamente mayor (>99%), vibración reducida (aproximadamente 1/30 del tipo deslizante) y lubricación superior, lo que la convierte en la opción preferida para los molinos de desbaste modernos de alta velocidad y alto torque.
3. Importancia del diseño mecánico y la ingeniería
El diseño de la cabeza de la horquilla con forma de "boca de tigre" es una clase magistral sobre cómo gestionar el estrés extremo. La geometría de la cabeza de la horquilla presenta una "garganta" o superficie interior curva distintiva (la literalmente "boca de tigre"), que es un área principal de concentración de tensión.
Diseño integrado versus dividido: en aplicaciones de servicio pesado como molinos de desbaste, la serie SWC de juntas universales utiliza un cabezal de horquilla forjado integral de una sola pieza . Esta construcción 'sin pernos' elimina el riesgo de que los pernos se aflojen o se rompan por fatiga, que es un modo de falla crítico en entornos de alta vibración y alto impacto.
Manejo del estrés: el análisis de elementos finitos (FEA) identifica consistentemente la raíz de 'boca de tigre' (el área de transición entre los brazos de la horquilla y el cuerpo) y las raíces de las ranuras de montaje del deslizador como las regiones de mayor estrés en todo el acoplamiento. Para mitigar esto, las soluciones de ingeniería avanzadas incorporan ranuras para aliviar la tensión en la raíz de la 'boca de tigre'. Estas ranuras están diseñadas para redirigir la tensión lejos del área crítica de la raíz, extendiendo efectivamente la vida útil del cabezal de la horquilla.
Selección de materiales: Dadas las cargas extremas, la cabeza de la horquilla tipo 'boca de tigre' está forjada con aceros de aleación de alta resistencia. Por ejemplo, la serie SWC suele utilizar acero de aleación 42CrMo , que después del templado y revenido alcanza una dureza de HRC 28-32 para un equilibrio óptimo entre resistencia y tenacidad. En aplicaciones de servicio extra pesado, materiales como 25Cr2Ni4MoV se especifican por su excepcional solidez y resistencia al impacto.
4. Modos de falla e importancia operativa
La "boca de tigre" es uno de los componentes más propensos a fallas en el tren de transmisión del molino de desbaste. Su falla puede provocar un tiempo de inactividad catastrófico y costoso.
Secuencia de falla catastrófica: El análisis de falla de un molino de desbaste de 1780 mm reveló una secuencia típica de falla en cascada: el extremo de pala del rodillo (扁头) se fractura primero, seguido por el orificio de la cabeza de la horquilla, el extremo de pala del rodillo inferior y, finalmente, la propia 'boca de tigre'.
Causas principales de falla: Los dos principales impulsores de la falla de 'boca de tigre' son:
Estrés cíclico extremo: Las repetidas cargas de alto torque e impacto durante el mordisco de la losa causan grietas por fatiga, que generalmente se inician en la raíz altamente estresada de la 'boca de tigre'.
Desgaste y holgura: en las juntas tipo deslizador, el desgaste de los deslizadores de bronce aumenta el espacio libre dentro de la 'boca de tigre'. Esta reacción crea cargas de impacto severas durante las operaciones de marcha atrás, lo que puede conducir rápidamente a la deformación y fractura de la cabeza de la horquilla.
5. Evolución del diseño y tendencias futuras
La industria evoluciona continuamente para mejorar el rendimiento y la confiabilidad del cabezal de horquilla "boca de tigre". Las tendencias clave incluyen:
Reemplazo de tipo deslizante: La tendencia clara es el reemplazo de juntas de tipo deslizante 'boca de tigre' antiguas y de alto mantenimiento por cabezales de horquilla integrales de tipo cruz (serie SWC) más confiables y eficientes.
Fabricación avanzada: el uso de mecanizado CNC de precisión garantiza que la coaxialidad de los orificios del cabezal de la horquilla se controle dentro de tolerancias extremadamente estrictas (por ejemplo, ±0,02 mm) para minimizar la vibración y el ruido.
Geometría optimizada: las investigaciones en curso utilizan análisis de sensibilidad y optimización de la topología para encontrar la combinación óptima de variables dimensionales, apuntando específicamente a la reducción de la tensión de 'boca de tigre' como objetivo principal de optimización.
6. Conclusión
La cabeza de horquilla tipo "boca de tigre" es mucho más que un simple conector mecánico; es la "mandíbula" estructural crítica y de alta ingeniería la que permite la transmisión de miles de kilovatios de energía en un tren de desbaste de bandas en caliente. Su diseño, desde la elección de acero forjado de alta resistencia hasta la integración de geometrías de alivio de tensiones, es una respuesta directa a las fuerzas extremas y los ciclos de fatiga que debe soportar. Comprender su función, puntos de tensión y modos de falla es esencial para garantizar la confiabilidad, eficiencia y seguridad del sistema de accionamiento primario en la producción de acero moderna. El cambio de la industria hacia diseños integrales de tipo cruz "boca de tigre" subraya el compromiso continuo de mejorar el tiempo de actividad de la planta y reducir los costos de mantenimiento.
