1. Introducción: la piedra angular del laminado de perfiles pesados

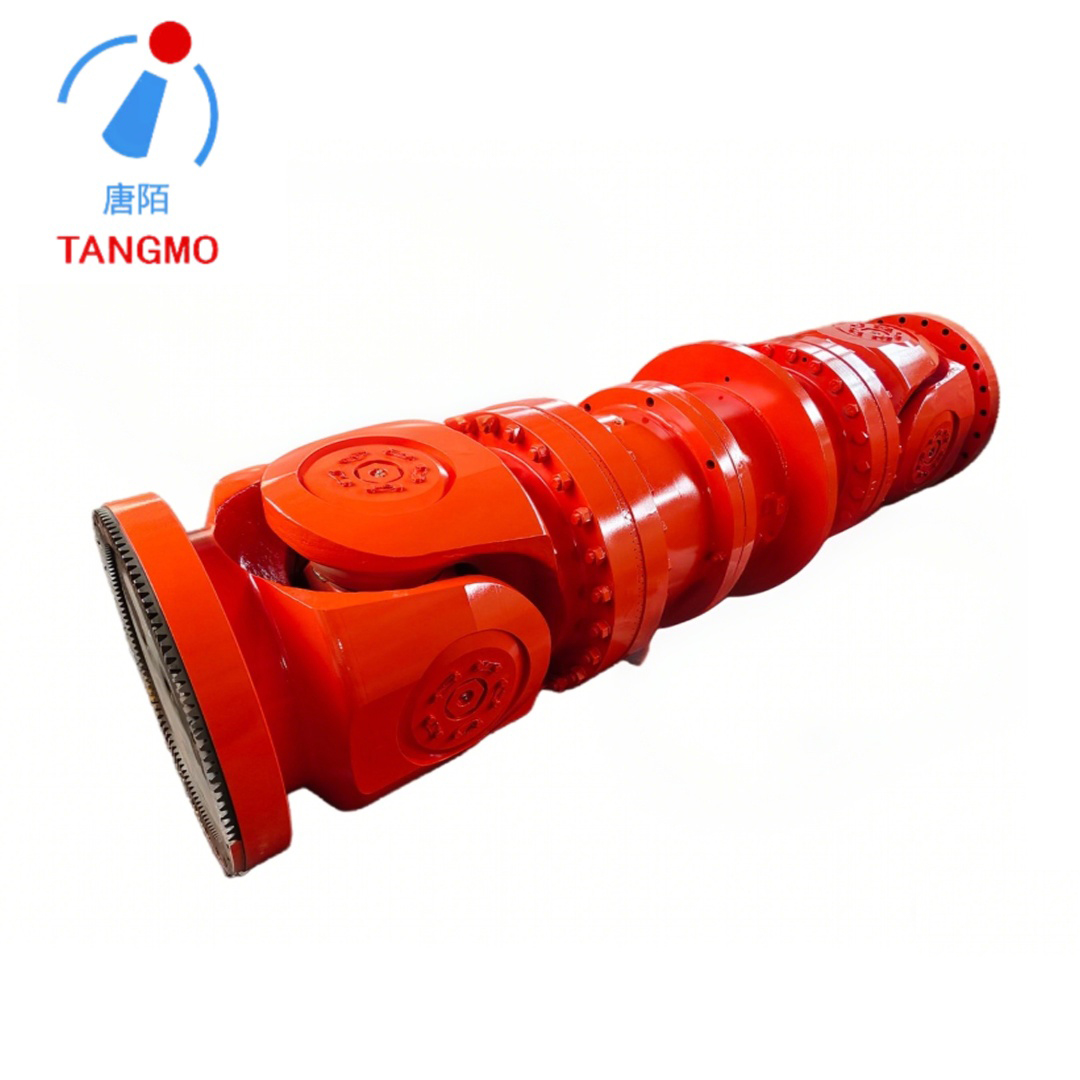

En el proceso de fabricación de acero estructural, el laminador de desbaste (BD) es un soporte de laminación crítico y de alta potencia que se utiliza principalmente como primera etapa en la producción de secciones grandes, como vigas, canales pesados y rieles. Como molino inverso, procesa lingotes o barras de gran sección transversal, reduciéndolos mediante múltiples pasadas para crear una forma intermedia para las posteriores cajas de acabado. Esta operación se caracteriza por exigencias extremas de torsión, cargas de choque severas durante el mordisco y altas fuerzas de rodadura a temperaturas elevadas. El sistema de propulsión debe ser excepcionalmente robusto para soportar estos ciclos de castigo. En el corazón de este sistema se encuentra el eje de transmisión universal tipo SWC , un acoplamiento de eje transversal de alta resistencia diseñado específicamente para las rigurosas demandas de un molino de desmontaje.
2. Diseño y Construcción Mecánica
La serie SWC se define por su diseño de "gran campana" o cabezal de horquilla integral. A diferencia de los acoplamientos más antiguos que dependen de conexiones atornilladas, el SWC emplea una estructura de horquilla monolítica, forjada con acero de aleación de alta resistencia. Esto elimina el riesgo de que los pernos se aflojen o se rompan por fatiga, lo cual es fundamental en entornos de alta vibración.
2.1 Componentes principales
Cabezales de horquilla integrales: forjadas con acero aleado (p. ej., 35CrMo/42CrMo), esta estructura monolítica ofrece una integridad estructural superior y elimina el riesgo de aflojamiento de pernos o fractura por fatiga, que es un modo de falla común en aplicaciones de molino inverso.
Conjunto de cojinete transversal: el punto de articulación central consta de un muñón cruciforme sostenido por cojinetes de alta resistencia. Estos rodamientos tienen una superficie cementada y templada para lograr una alta dureza superficial (HRC 58-62) y al mismo tiempo mantienen un núcleo resistente a los golpes.
Conjunto de estrías telescópicas: para adaptarse a la expansión térmica de los rodillos y la deflexión de la carcasa del molino, el eje del molino BD incorpora un par de estrías de precisión. Esto permite el desplazamiento axial mientras se mantiene una transmisión de par continua.
Conexiones de brida: Las bridas de alta resistencia aseguran el eje a la caja de engranajes y a los rodillos del molino, transmitiendo potencia mediante fricción y pernos de alta calidad.
2.2 Especificaciones de materiales y tratamiento térmico
Las cargas extremas requieren una ingeniería de materiales precisa:
Cabeza de la horquilla: 42CrMo o acero de aleación similar, templado y revenido (HRC 28-32) para una alta resistencia a la tracción y a la fatiga.
Cross Journal: 20CrMnTi o 35CrMo, carburizado y templado (Superficie HRC 58-62) para resistencia al desgaste, con un núcleo resistente para absorber impactos.
Sujetadores: Se utilizan pernos de alta resistencia (Clase 10.9 o superior) para asegurar las bridas bajo alta precarga.
3. Por qué los ejes SWC son esenciales para los molinos BD
3.1 Compensación de desalineación angular y axial extrema
La carcasa del molino BD se desvía significativamente bajo cargas de rodadura elevadas y los rodillos se expanden considerablemente debido al calor. Los ejes SWC admiten desalineaciones angulares de hasta 15° a 25° . La ranura telescópica proporciona la 'compensación de longitud' axial necesaria para manejar la expansión térmica sin transmitir cargas de empuje dañinas a los cojinetes de la caja de cambios.
3.2 Alta densidad de par y resistencia a la carga de impacto
Los molinos BD requieren un par enorme para descomponer lingotes de gran tamaño. Los ejes SWC ofrecen una mayor capacidad de torsión que otros tipos de acoplamientos con el mismo diámetro de rotación. Según la norma JB/T5513-91, los molinos de desbaste reversibles se incluyen en la clasificación de 'carga de impacto extra pesada' , que requiere un factor de servicio (K) de 3 a 5 para garantizar una vida útil adecuada del rodamiento y la resistencia del eje.
3.3 Alta eficiencia de transmisión y durabilidad
El diseño del rodamiento proporciona una alta eficiencia de transmisión (98%-99,8%), lo que reduce significativamente la pérdida de potencia. Además, la eliminación de conexiones atornilladas mediante el diseño de cabeza de horquilla integral extiende la vida útil aproximadamente entre un 30% y un 50% en comparación con los acoplamientos atornillados tradicionales.
4. Consideraciones de instalación y mantenimiento
4.1 Estrategia de lubricación
La lubricación adecuada es crítica en el ambiente de alto calor y alta contaminación de un molino BD. Se recomienda utilizar grasa de litio industrial 2# o grasa de disulfuro de calcio y molibdeno 2# . Los intervalos de lubricación deben ser frecuentes: en condiciones de alta temperatura se aconseja un engrase semanal.
4.2 Prácticas regulares de inspección y vida útil
Para maximizar la vida útil del acoplamiento en una fábrica BD:
Rotación del eje transversal: durante el mantenimiento importante, gire el eje transversal 180° para distribuir el desgaste uniformemente en las superficies de los cojinetes, duplicando efectivamente la vida útil del conjunto transversal.
Integridad del sello: Inspeccione periódicamente los sellos para detectar daños por calor o endurecimiento para evitar la pérdida de lubricante y la entrada de incrustaciones.
5. Conclusión
El eje de transmisión universal tipo SWC es la solución de ingeniería óptima para los exigentes requisitos de alto torque de un molino de desbaste (BD). Su diseño integral de cabeza de horquilla proporciona la integridad estructural necesaria para sobrevivir a cargas de impacto extremas, mientras que sus altas capacidades de compensación angular y axial se adaptan a la desalineación dinámica de pasadas pesadas en reversa. Al utilizar aceros de aleación de alta resistencia y un tratamiento térmico de precisión, el eje SWC garantiza la durabilidad y confiabilidad necesarias para la exigente etapa de descomposición primaria de la producción de acero estructural.
