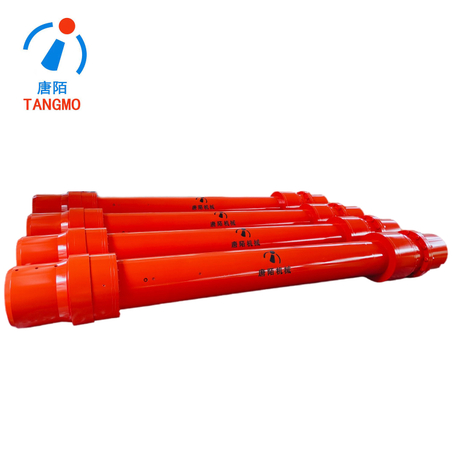

Una explicación detallada del husillo de engranajes TMGCT para laminadores de tubos de acero industriales

1. Introducción: el componente de transmisión de potencia especializado para el laminado de tubos

En el proceso de fabricación de tubos sin costura, el laminador (incluidos los laminadores de perforación, los laminadores de mandril como MPM/PQF y los laminadores calibradores/reductores) opera bajo condiciones extremas caracterizadas por un alto torque, fuertes cargas de impacto, altas temperaturas y una desalineación significativa entre la caja de engranajes impulsora y los soportes de rodillos individuales. En el corazón del sistema de transmisión principal de este exigente equipo se encuentra el acoplamiento de engranajes TMGCT , un componente de transmisión de potencia especializado diseñado para los requisitos únicos de las aplicaciones de laminado de tubos.

El acoplamiento TMGCT es un tipo de acoplamiento de engranajes de dientes curvos (también conocido como acoplamiento de engranajes de tambor). A diferencia de las juntas universales que dependen de cojinetes transversales, utiliza dientes de engranaje coronados mecanizados con precisión para transmitir torsión y, al mismo tiempo, se adapta a los desplazamientos completos del eje (axial, radial y angular) que son inherentes al entorno de carga pesada y alta temperatura de un molino de tubos.

2. Diseño y construcción mecánicos para aplicaciones de laminación de tubos.

El acoplamiento de engranajes TMGCT es un conjunto diseñado con precisión para soportar las rigurosas demandas del servicio de laminado de tubos.

2.1 Estructura fundamental y componentes clave

El acoplamiento consta de dos conjuntos principales que trabajan en conjunto:

• Cubo de engranaje externo (外齿轴套): el semiacoplamiento montado en el eje de transmisión, que presenta dientes cortados externamente con un perfil distintivo completamente coronado (en forma de tambor) . Los dientes están rectificados con precisión en una superficie esférica centrada en el eje del engranaje, lo que permite que el cubo gire con respecto al manguito exterior mientras mantiene la capacidad total de carga.

• Manguito de engranaje interno (内齿圈): El componente acoplado con dientes de engranaje cortados internamente que engranan con el cubo del engranaje externo. El manguito encierra el área de engrane de los engranajes y contiene el sistema de lubricación. Para aplicaciones de laminación de servicio pesado, esta carcasa generalmente se fabrica con acero de aleación de alta resistencia.

• Conexiones de brida o llave: Las conexiones de alta resistencia proporcionan la interfaz entre la caja de cambios y el soporte rodante. La potencia se transmite a través de una combinación de chavetas en los extremos y fricción, aseguradas por pernos de alta calidad.

2.2 La geometría del diente totalmente coronado (en forma de tambor)

La característica definitoria del acoplamiento TMGCT es su diseño de engranaje en forma de tambor (鼓形齿) . Esta es una solución de ingeniería sofisticada para el desafío de la desalineación angular bajo un par elevado. A diferencia de los dientes rectos que experimentarían una carga peligrosa en los bordes si estuvieran desalineados, el perfil coronado ofrece ventajas fundamentales:

• Superficie del diente esférico: los dientes externos están mecanizados en forma esférica. Cuando los dos ejes tienen un desplazamiento angular, los dientes mantienen un contacto lineal o superficial a lo largo del flanco, evitando por completo el contacto con los bordes. Esto mejora significativamente la capacidad de carga y la vida útil.

• Patrón de contacto optimizado: bajo carga y desalineación angular (normalmente de 1,5° a 2,5°, con un máximo de 6°), la geometría coronada distribuye las tensiones de contacto de manera uniforme, eliminando la concentración de tensiones en los extremos de los dientes que afecta a los diseños de dientes rectos.

• Mayor capacidad de torsión: según los cálculos de resistencia a la flexión, en las mismas condiciones, el diseño de dientes curvos puede transmitir una torsión entre un 15 y un 30 % mayor que un acoplamiento de engranajes de dientes rectos tradicional. Para aplicaciones de laminado de tubos pesados, la transmisión de par puede alcanzar el nivel de millones de Nm.

3. Por qué los acoplamientos de engranajes TMGCT son esenciales para los laminadores de tubos

3.1 Compensación Integral de Desalineación

Los laminadores de tubos experimentan condiciones de desalineación significativas y complejas. Los rodillos se desvían bajo cargas elevadas, la carcasa del molino se desplaza durante el funcionamiento y todo el sistema sufre una expansión térmica. Los acoplamientos TMGCT están diseñados para compensar simultáneamente:

• Desalineación angular: hasta 1,5°-2,5° durante el funcionamiento normal.

• Desalineación paralela (radial): compensada a través de la geometría del diente a medida que los cubos giran.

• Desalineación axial: Acomodada por el juego axial dentro del engranaje.

3.2 Alta densidad de torsión y resistencia al impacto

Los laminadores de tubos deben transmitir un par enorme para deformar plásticamente el acero a altas temperaturas. El acoplamiento TMGCT está diseñado para estos escenarios de carga pesada y ofrece una estructura compacta con una transmisión de par extremadamente alta en relación con su volumen . Esta alta 'densidad de par' es crucial para las estrechas plataformas de laminación con espacio limitado. Además, la construcción totalmente metálica y el perfil de diente optimizado proporcionan una excelente resistencia a las cargas de impacto severas experimentadas durante el proceso de perforación y laminado de palanquillas.

3.3 Durabilidad ambiental

El entorno de laminación de tubos sin costura se caracteriza por altas temperaturas, agua de refrigeración, incrustaciones y polvo en suspensión. Los acoplamientos TMGCT están diseñados para soportar estas condiciones a través de diseños de carcasa robustos y sistemas de sellado avanzados que garantizan la retención de lubricante y evitan el ingreso de contaminantes.

4. Aplicaciones en laminadores de tubos de acero

Los acoplamientos de engranajes TMGCT son especialmente adecuados para:

• Molinos de mandril continuo (MPM/PQF): conectan la caja de engranajes de distribución principal a cada soporte de rodillos independiente, donde la transmisión precisa del par y la acomodación de la desalineación son fundamentales.

• Máquinas perforadoras: Se utilizan en el sistema de transmisión del eje principal para manejar las cargas de impacto extremas durante la perforación de palanquillas sólidas.

• Molinos dimensionadores y reductores: se utilizan en escenarios de salida de alta velocidad y alto torque para el control de dimensiones finales.

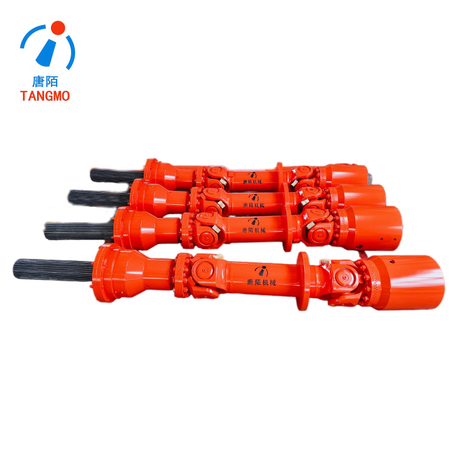

• Reemplazo de juntas universales: en algunas aplicaciones de molinos de tubos de gran diámetro, se utilizan acoplamientos tipo TMGCT para reemplazar los ejes universales transversales tradicionales (tipo SWC) para mejorar la vida útil.

5. Consideraciones de instalación y mantenimiento

5.1 Estrategia de lubricación
La lubricación es el factor de mantenimiento más crítico para la longevidad del acoplamiento de engranajes TMGCT. El contacto de alta presión entre los dientes requiere una película de aceite estable. Se recomienda utilizar aceite o grasa para engranajes industriales de extrema presión (EP) de alta calidad. Debido a las altas temperaturas y al polvo en el entorno de laminado de tubos, la inspección de los sellos de aceite y los ciclos de reengrase se deben realizar con más frecuencia que en las aplicaciones estándar.

5.2 Requisitos de alineación
Aunque el acoplamiento tiene una gran capacidad de compensación (hasta 1,5°-2,5° durante la operación), generalmente se requiere que el ángulo entre los dos ejes se controle dentro de una tolerancia menor durante la alineación estática para maximizar la vida útil del rodamiento y del diente.

5.3 Monitoreo del desgaste
Durante el mantenimiento de rutina, se debe verificar el juego de la superficie del diente. Un mayor juego a menudo indica fatiga del material o deformación plástica. También se debe inspeccionar el patrón de contacto en los flancos de los dientes para garantizar que la alineación esté dentro de los límites aceptables.

6. Conclusión

El acoplamiento de engranajes TMGCT es la solución de ingeniería óptima para los exigentes requisitos de transmisión de potencia de los laminadores de tubos de acero industriales. Su combinación única de una geometría de diente totalmente coronada en forma de tambor para una distribución optimizada de la carga, una densidad de torsión excepcional para una reducción importante y una compensación integral de desalineación lo convierten en un componente indispensable para los accionamientos principales de los molinos de perforación, molinos de mandril (MPM/PQF) y molinos de dimensionamiento.

Al comprender los principios mecánicos del diseño de dientes curvos, su capacidad para manejar un torque entre un 15 % y un 30 % mayor que las alternativas de dientes rectos y los rigurosos requisitos de lubricación de las aplicaciones de carga pesada, los operadores de fábricas pueden maximizar la longevidad del equipo, minimizar el tiempo de inactividad y lograr la calidad constante del producto, esencial para la producción moderna de tubos sin costura.
